無機抗菌劑系列產品
抗菌、抗病毒劑
抗菌、除臭整理劑
抗菌防霉劑
離子捕捉劑系列產品
聚丙烯酸類系列產品
除臭劑系列產品
防蟲劑系列產品
光觸媒系列產品
積水化成 TECHPOLYER
Aron Alpha 粘結劑
OCM 日本東方鏈條
其它化工產品
其它工業產品
抗菌制品

北京office
電 話：010-82133252
傳 真：010-82133282
E-mail：src@oziesqu.cn

上海office:
電 話：021-64700358
傳 真：021-64706540
E-mail：src@oziesqu.cn

廣東office:
電 話：020-84016200
傳 真：020-84016006
E-mail：src@oziesqu.cn

產品中心

您當前的位置是:－產品中心－ ARONVIS 技術資料

ARONVIS 技術資料
    AROVIS（X系列(lie)）產品具有(you)完全的(de)均一化(hua)(hua)聚合物（聚合物溶解性(xing)(xing)好，并且可(ke)交聯均勻），可(ke)以(yi)抑(yi)制交聯不均勻導致的(de)穩(wen)定(ding)性(xing)(xing)問題，提高可(ke)固化(hua)(hua)性(xing)(xing)、凝膠強(qiang)度等(deng)基本性(xing)(xing)能。
    符合(he)日本《醫(yi)藥品(pin)(pin)添加劑標準(zhun)》、《醫(yi)藥部外品(pin)(pin)原(yuan)料標準(zhun)》，已在中國國家(jia)藥品(pin)(pin)監(jian)督管(guan)理局（NMPA）登錄。

特征

   ① 溶解時的粘度是一定的，隨著時間的推移變化很小
   ② 保持優異的附著力和剪切強度（凝聚力）之間均衡性

 開發理念(nian)（均一性）

 新產品（X系列）溶解性良好的均一聚合(he)物

分散性好
迅速均勻分散

交聯速度大
交聯密度大
交聯強度大
交聯均勻度高

以前的型號(hao)是相對溶解性較差，不太均(jun)勻聚合物(wu)

均勻(yun)分散較慢(man)、導致濃度(du)不均勻(yun)

交聯速度小
交聯密度小
交聯強度小
交聯均勻度低

分散性差

AROVIS（X系列）與(yu)以(yi)前型號的比較舉例

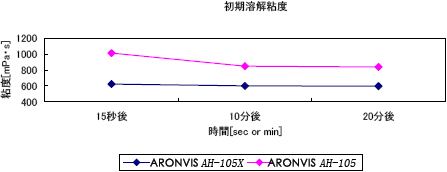

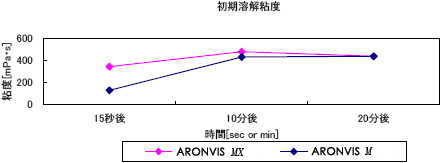

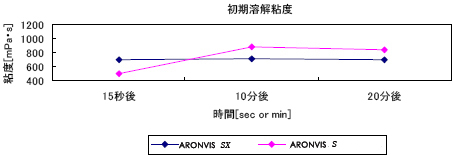

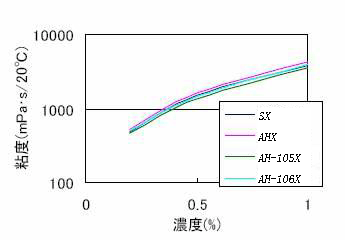

溶解性比較

 ARONVIS SX

 ARONVIS MX

 ARONVIS AH-105X

 【測試方法(fa)】

  0.2％初期溶解粘度；在10克(ke)甘油中添(tian)加(jia)0.3克(ke)AROMVIS、攪拌30秒(miao)后加(jia)入140克(ke)的(de)水，進(jin)行15秒(miao)后、10分鐘(zhong)后以及20分鐘(zhong)后的(de)粘度測試。

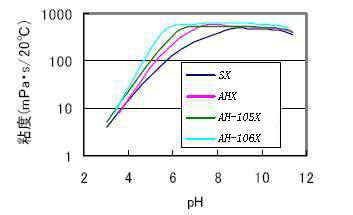

分子量分布比較



Mw

Mn

Mw/Mn

AH-105

2,400,000

261,000

9.20

AH-105X

2,870,000

720,000

3.99

粒度分布比較

改良型號

現行型號(hao)

粒度(du)（參(can)考）

型(xing)號(hao)

型號(hao)

粒度（參(can)考）

850～212μm

300μm 以下

GLX

SX

GL

850～355μm

S

355～125μm

SS

125μm 以下

300μm 以下

MX

M

355～125μm

MS

180μm 以下

300μm 以下

AHX

AH

250μm 以(yi)下(xia)

180μm 以下

AH-105X

AH-105

180μm 以下(xia)

180μm 以下

AH-106X

AH-106

180μm 以(yi)下

適合標準比較

改良型號
現行型號
適(shi)合(he)的標準及(ji)官方其(qi)他文件
GLX、SX GL、S、SS 醫(yi)藥品添(tian)加(jia)標準、準醫(yi)藥品的『聚丙烯酸鈉(na)』
MX M、MS 醫(yi)藥(yao)品(pin)添(tian)加標準、準醫(yi)藥(yao)品(pin)的(de)『聚丙烯酸鈉』
AHX AH 醫(yi)藥(yao)(yao)品(pin)添(tian)加(jia)標準(zhun)的《聚(ju)丙烯(xi)酸部分中和(he)物》、準(zhun)醫(yi)藥(yao)(yao)品(pin)的『聚(ju)丙烯(xi)酸鈉』
AH-105X AH-105 醫藥(yao)品(pin)添加(jia)標準(zhun)的《聚丙烯酸部分中(zhong)和物》、準(zhun)醫藥(yao)品(pin)的『聚丙烯酸鹽』
AH-106X AH-106 醫藥(yao)品添(tian)加標準(zhun)的《聚丙烯酸部(bu)分中和物》、準(zhun)醫藥(yao)品的『聚丙烯酸鹽』

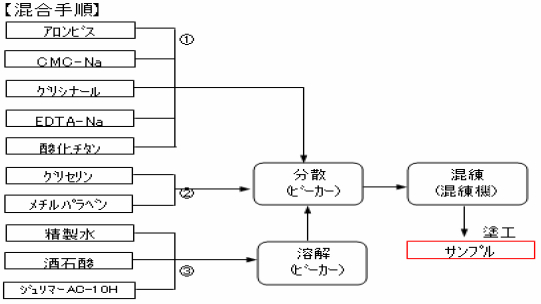

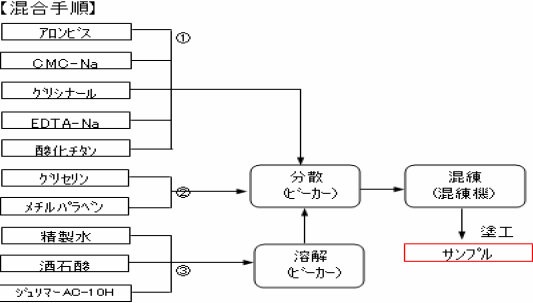

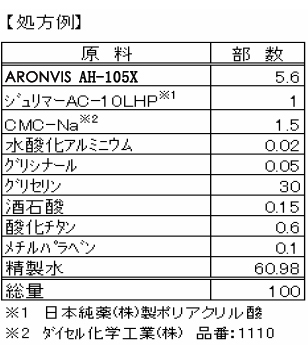

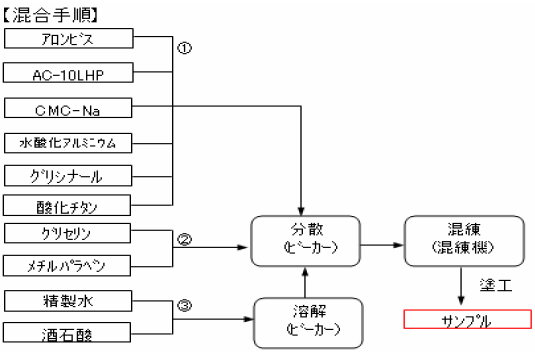

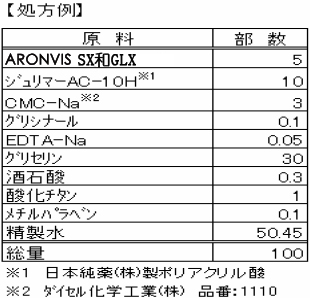

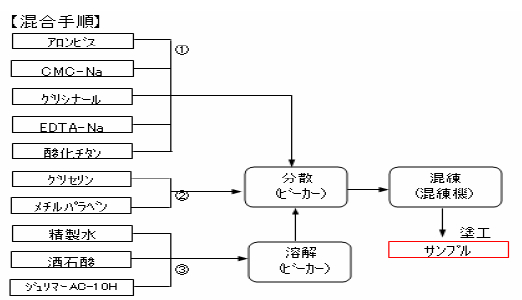

處方例及物性評價

(1) ARONVIS SX ／GLX

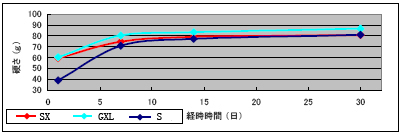

① 凝膠評價 硬化性（粘彈性測定儀）


ARONVIS SX/GXL與之前的產品ARONVIS S相比，初期硬化性更出色。

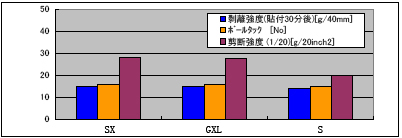

② 貼付物性評價（1個月后）
   剝離強度(對酚醛樹脂)，滾球初期粘性、剪切強度


測試結果表明，ARONVIS SX/GLX與之前的產品ARONVIS S相比，剪斷強度提升，剝離強度和滾球初期粘性則基本相同。

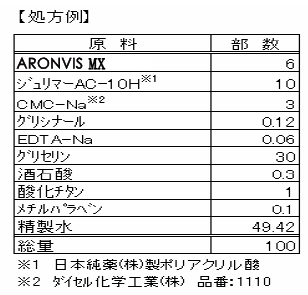

(2) ARONVIS MX

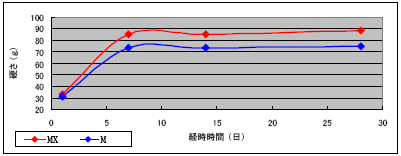

① 凝膠評價 硬化性（粘彈性測定儀）


ARONVIS MX 與現有的產品ARONVIS M相比，硬化性更為出色。

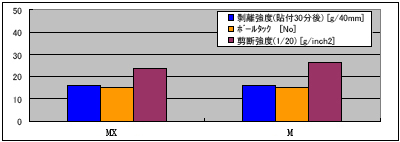

② 貼付物性評價（1個月后）
   剝離強度(對酚醛樹脂)，滾球初期粘性、剪切強度


ARONVIS MX 與現有的產品ARONVIS M性能基本等同

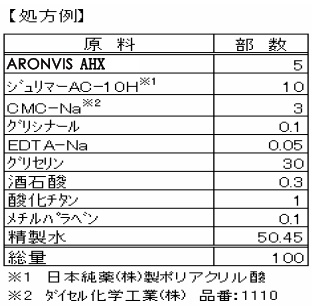

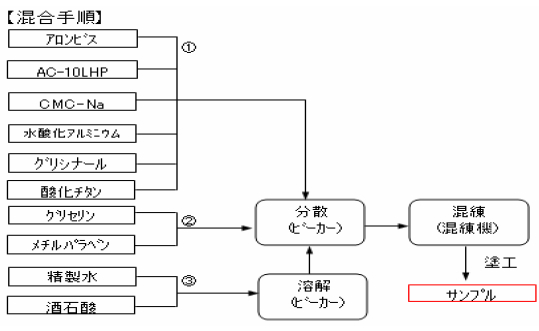

(3) ARONVIS AHX

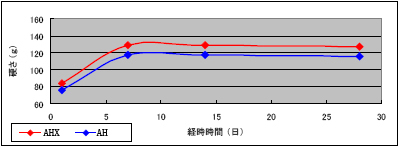

① 凝膠(jiao)評(ping)價 硬化(hua)性（電流計(ji)）


ARONVIS AHX與之前的產品ARONVIS AH 相比，初期硬化性更出色。

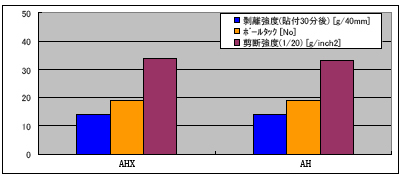

② 貼付物性評價（1個月后）
   剝離強度(對酚醛樹脂)，滾球初期粘性、剪切強度


ARONVIS AHX 與ARONVIS AX 相比,性能基本相同。

(4) ARONVIS AH-105X

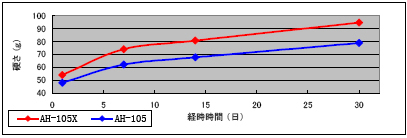

① 凝膠評價 硬化性（粘彈性測定儀）


ARONVIS AH-105X 與現有的 ARONVIS AH-105相比硬化性更為出色。

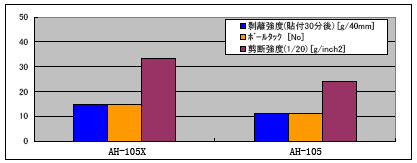

② 貼付物性評價（1個月后）
   剝離強度(對酚醛樹脂)，滾球初期粘性、剪切強度


ARONVIS AH-105X 與現有的 ARONVIS AH-105相比，剪斷強度更高，剝離強度和滾球初期粘性具有同等以上性能。

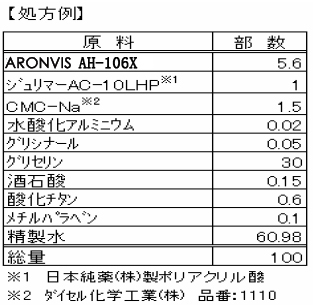

(5) ARONVIS AH-106X

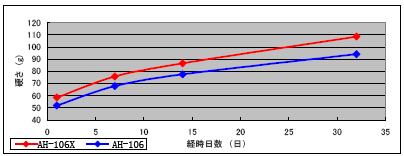

① 凝膠評價 硬化性（粘彈性測定儀）


ARONVIS AH-106X 現有(you)的 ARONVIS AH-106相(xiang)比，硬(ying)化性更為出色。

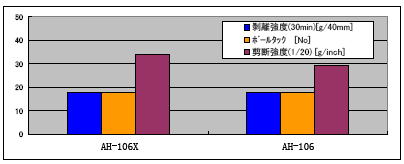

② 貼付物性評價（1個月后）
   剝離強度(對酚醛樹脂)，滾球初期粘性、剪切強度


ARONVIS AH-106X 與現有的ARONVIS AH-106相比，剪斷強度更高，剝離強度和滾球初期粘性基本等同。

（測試方法(fa)）

   [測試條件]

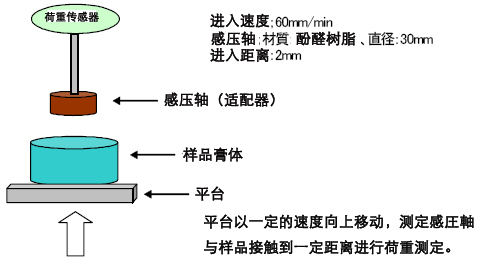

    ● 粘彈性測定儀

    ● 剝(bo)離強度

粘(zhan)附力（剝(bo)離強度）的測試方法

測試條件
附著體：膠木 (酚醛樹脂)
壓著條件：360g、1kg往返
抗拉速度：300±30mm/min
粘貼面積：2inch×150mm
粘貼時間：30min、24hr
測壓元件：1～5kgf
測定次數：n=2



    ● 剪斷力(li)

剪斷強度的測(ce)試方法



測試條件
附著體：SUS304
壓著條件：360g 往返
抗拉速度：30mm/min
粘貼面積：1inch×1inch
粘貼時間：30min
測壓元件：1～5kgf
測試次數：n=2

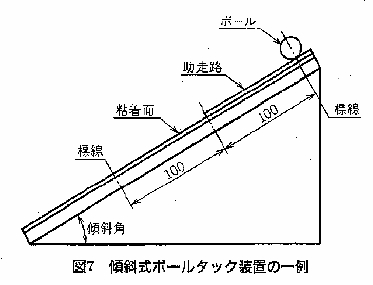

    ● 滾球初期粘性
     按JIS Z 0237為測試標準

5．總結

ARONVIS X系列具有(you)優秀的性(xing)(xing)能(neng)和均衡性(xing)(xing)

ａ）凝膠強度
ｂ）附著力
ｃ）剪斷強度

機械適應性，操作性強。

ａ）初期溶解粘度
ｂ）流動性
ｃ）保形性

本技術資料記載的產品的性狀、用途等情況的介紹。具體采用時請參照本公司發行的產品安全性說明，或向本公司相關負責人咨詢。

本(ben)技術資(zi)料記載的內(nei)容是根據試驗(yan)方案仔細操作所得到(dao)的實驗(yan)結(jie)果，無法確保與具體使(shi)用時的結(jie)果相(xiang)符。另外，本(ben)技術資(zi)料對(dui)最終(zhong)產品(pin)的使(shi)用性能、專利(li)等(deng)方面(mian)，不負有任何責任。
