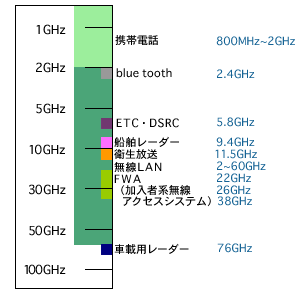

*1 : 800MHz〜2GHz 　 *2 : 2〜60GHz 　 *3 : 2.4GHz 　 *4 : 11.5GHz 　 *5?*6 : 5.8GHz 　 *7 : 76GHz 　 *8 : 22?26?38GHz 近年の高度情報化社會において、マイクロ波帯の無線機の発達には目覚ましいものがあります。 特に攜帯電話 *1 、無線LAN *2 、Bluetooth *3 、衛星放送 *4 等はすでに様々な場所で利用されています。 また、ETC（自動料金収受システム） *5 、DSRC（狹域専用通信） *6 に代表されるITS（高度情報交通システム）や、車載用ミリ波レーダー *7 、FWA（加入者系無線アクセスシステム） *8 等のように新たな周波數帯の利用も増えています。 この様に、空間を電磁波が飛び交い、病院やオフィス、飛行機や高速道路等の交通機関の電波環境が悪化する中で、電子機器の誤動作や人體への影響などの問題も増大しています。こうした不要電波（漏洩電波）を除去するため、特定の周波數に対応する電波吸収體の需要は急速に増えています。 當社では、この様な電波環境の悪化に対応すべく、長年にわたりチタン系及び鉄系の複合材料をベースにした電波吸収體の研究開発を行ってきました。「電波吸収體」TSシリーズは當社が長年蓄積してきた高度な技術を駆使して開発した、合成ゴムを保持體とした電波吸収體です。 當社ではお客様のご要望に合った製品を提供するため、これまでの豊富なデータと経験を基にお客様の要求周波數に応じた設計を行います。

吸收原理

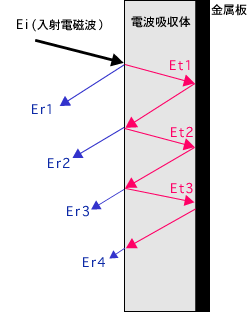

	電磁波吸収とは、入射された電磁波エネルギーのほとんど全てが電波吸収體?部で熱エネルギーに変換される現象です。 　 電波吸収體?部を伝播する電磁波の電界及び伝播定數は、以下の式で示されます。 　 ν＝α＋ｊ ν：伝播定數 α：減衰定數 β：位相定數 電磁波の吸収には伝播定數（ν）が起因しており、伝播定數が複素數の場合にのみ電磁波吸収が起こります。 電波吸収體に入射してくる電磁波（電界Ｅi）は表面で一部反射され、殘りは透過します。透過波は金屬板に達するまで指數関數的に減衰し、金屬板で完全反射します。反射波は表面に達するまで同様に減衰し、表面で透過波と２次反射波となり、この過程を繰り返します。その結果、電波吸収體全體の反射波は、 　 Ｅr1＋Ｅr2＋Ｅr3＋???＝ΣＥrn となります。
電波吸収體の反射係數が大きい場合には、表面からの反射波が大きくなり、透過係數が大きい場合には金屬板からの反射波が表面より透過し反射波として振る舞うことになります。 　 よって、良好な電波吸収體を作成するためには、反射係數と透過係數を同時に小さくする必要があります。 ここで、伝播定數（ν）、反射係數（Ｓ11）及び透過係數（Ｓ21）は、電波吸収體の誘電率 （εr*＝εr'−jεr”） 及び透磁率 （μr*＝μr'−jμr”） によって決まるため、誘電率と透磁率を適切に制御することで電波吸収體の特性を設計することが可能になりました。 　 また、當社の電波吸収體は新たに開発した磁性?誘電性コンポジット材料を使用することで、幅広い周波數に対応でき、保持體として合成ゴムを使用することで柔軟性を持たせた電波吸収體を開発することが出來ました。

特征●用途

合成ゴムに、電波吸収剤を高充填することにより、優れた吸収特性を可能にしました。 　 弊社の豊富なデータに基づき、お客様の要求周波數に応じた設計が可能です。 　 合成ゴムを用いた複合材であるため、柔軟性?加工性に優れた製品の提供が可能です。 　 従來の製品に比べ、低コストでの供給が可能です。

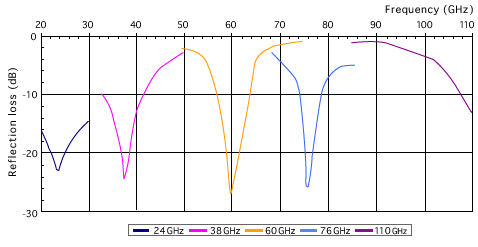

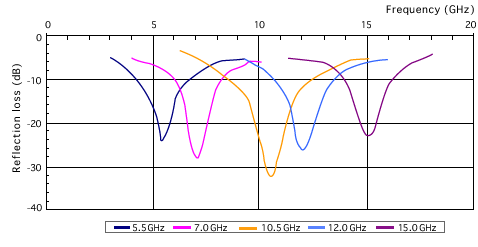

特性
